ΔΙΑΘΕΣΙΜΑ LA 6508 ΓΝΗΣΙΑ

ΜΕΤΑΤΡΟΠΗ ΣΤΙΣ V9-V10

ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙA ΤΟΥ LA6508

Αυτή η λύση είναι για την πρόληψη, όχι για την επισκευή Για να επισκευάσετε χρειάζεστε να αλλάξετε το LA6508 ή/και τα πηνία του laser (Tracking coils). Το LA6508 έχει δύο εισόδους τροφοδοσίας , στο pin 13 (ανάγκες 12V και τα μοτέρ του drive) και το pin 17 (που δεν απαιτουνται 12 V για τα πηνία του laser ). Αλαζωντας την ταση στο pin 17 από 12 στα 5 VOLT μειώνετε τις μέγιστες αιχμές ηλεκτρικής τάσης (Vpp) των πηνίων του laser, από 16Vpp σε περίπου 6 Vpp. Αυτό αποτρέπει τα πηνια και το LA6508 από τη ζημία. Η τροποποίηση προφανώς δεν αλλάζει την απόδοση ανάγνωσης.

Το LA6508 έχει δύο εισόδους τροφοδοσίας, pin 13 και pin 17, Κανονικά αυτά τα 2 pin τροφοδοτούνται και τα δυο με 12V. Το pin 13 δινει ρεύμα στο sled motor, και το pin 17 στα πηνία του οπτικού ( laser )για το focus και to tracking.

Προκειμένου να μειώνετε τις μέγιστες αιχμές ηλεκτρικής τάσης (Vpp) των πηνίων του laser, μπορείτε να χωρίσετε τις 2 τροφοδοτήσεις (pin 13 και pin 17) και να τροφοδοτήσετε το pin 17 με μια χαμηλότερη ηλεκτρική τάση, ( 5V ).

Προκειμένου να αλλάξει η τάση από το pin 17 από 12V σε 5V , 2 μέθοδοι μπορούν να χρησιμοποιηθούν.

1

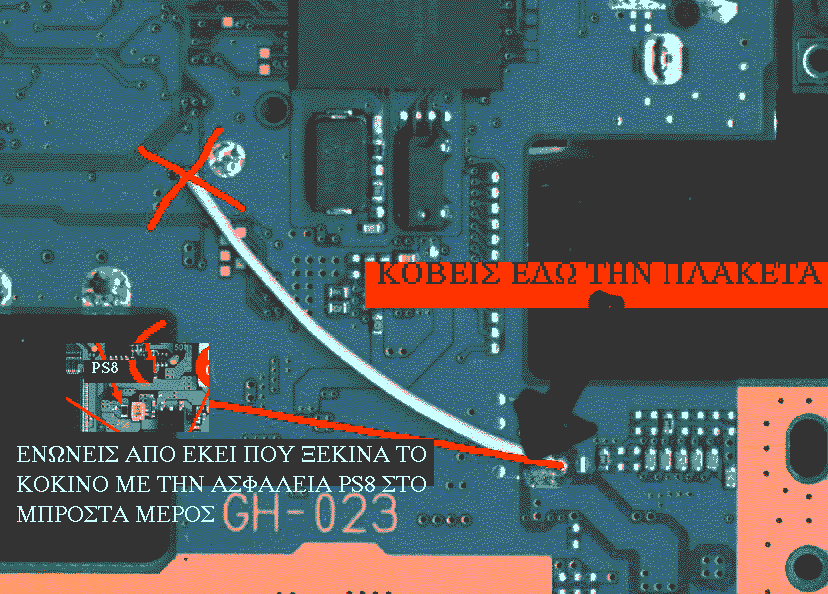

ΕΔΩ ΒΛΕΠΟΥΜΕ ΤΟ ΠΙΣΩ ΜΕΡΟΣ ΤΙΣ ΠΛΑΚΕΤΑΣ ( ΕΙΝΑΙ ΤΟ ΙΔΙΟ ΣΕ V9-V10)

ΚΟΒΟΝΤΑΣ ΤΗ ΠΛΑΚΕΤΑ ΣΕ ΑΥΤΟ ΤΟ ΣΗΜΕΙΟ ΤΟ ΠΟΔΑΡΑΚΙ 17 ΤΟΥ LA6508 ΔΕΝ ΠΑΙΡΝΕΙ ΤΑ 12v ΑΠΟ ΤΗΝ ΑΣΦΑΛΕΙΑ PS11 ( ΠΟΥ ΕΙΝΑΙ ΔΙΠΛΑ ΣΤΟ LA6508) . ΑΝΤΙ ΓΙΑ TA 12 v ΤΟΥ ΔΙΝΟΥΜΕ ΜΟΝΟ 5v ΑΠΟ ΤΗΝ ΠΑΝΩ ΜΕΡΙΑ ΤΗΣ ΠΛΑΚΕΤΑΣ ΑΠΟ ΤΗΝ ΑΣΦΑΛΕΙΑ PS8( 1.2 A) ή THN PS4 ( 2.5 A) ΠΟΥ ΠΑΝΕ ΚΑΤΕΥΘΕΙΑΝ ΣΤΟΝ 5v REGULATOR

_____________________________________________________________________________________________________

2

ΣΗΚΩNΟΥΜΕ ΤΟ ΠΟΔΑΡΑΚΙ 17 ΑΠΟ ΤΟ MOTHERBOARD ΚΑΙ ΣΤΕΛΝΟΥΜΕ ΠΑΝΩ ΤΟΥ ΤΗΝ ΤΑΣΗ ΑΠΟ ΜΙΑ ΕΚ ΤΩΝ ΠΑΡΑΠΑΝΩ ΑΣΦΑΛΕΙΩΝ (ΠΡΟΣΟΧΗ ΣΤΗ ΜΟΝΩΣΗ)

ΣΗΜΑΝΤΙΚΟ

ΠΡΙΝ ΑΠΟ ΤΗ ΜΕΤΑΤΡΟΠΗ ΚΑΛΟ ΘΑ ΗΤΑΝ ΝΑ ΠΑΡΟΥΜΕ ΜΙΑ ΜΕΤΡΗΣΗ ΑΠΟ ΤΑ ΠΗΝΙΑ ΤΟΥ LASER

( FOCUS και TRACKING ).

ΜΠΟΡΟΥΜΕ ΝΑ ΜΕΤΡΗΣΟΥΜΕ ΠΑΝΩ ΣΤΟ LASER:

Ή ΣΤΗΝ ΠΛΑΚΕΤΑ :

ΑΥΤΑ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΓΥΡΩ ΣΤΑ 5 Ω ΤΟ ΚΑΘΕ ΕΝΑ.

ΕΑΝ ΚΑΠΟΙΟ ΑΠΟ ΑΥΤΑ (ΣΥΝΗΘΩΣ ΤΟ TRACKING) ΕΙΝΑΙ ΛΙΓΟΤΕΡΑ ΩΜ ΤΟΤΕ ΒΑΖΟΥΜΕ ΣΕ ΣΕΙΡΑ ΜΕ ΤΟ ΠΗΝΙΟ ( ΚΟΒΟΝΤΑΣ ΤΗ ΔΙΑΔΡΟΜΗ ΣΤΗΝ ΠΛΑΚΕΤΑ ΠΡΟΣ ΤΟ LA6508) MIA ΑΝΤΙΣΤΑΣΗ ΤΗΣ ΤΑΞΕΩΣ 2-3 ΩΜ

( ΕΓΩ ΒΑΖΩ 2.2 Ω) . ΤΕΛΙΚΑ ΘΑ ΜΟΙΑΖΕΙ ΚΑΠΩΣ ΕΤΣΙ ( ΑΝ ΒΑΛΟΥΜΕ ΚΑΙ ΣΤΑ ΔΥΟ ΠΗΝΙΑ) :

1= TRACKING PATCH ////// 2 = FOCUS PATCH

ΣΗΜΑΝΤΙΚΟ

TA ΠΕΡΙΣΣΟΤΕΡΑ ΤΣΙΠΑΚΙΑ ΓΙΑ ΤΟ PLAYSTATION 2 ΟΤΑΝ ΕΡΓΑΖΟΝΤΑΙ ΣΕ MODE PSX ή DVD MOVIES ή ΔΙΑΒΑΣΜΑΤΟΣ ΜΟΥΣΙΚΑ CDΠΑΡΑΓΟΥΝ ΕΝΑ “ ΘΟΡΥΒΟ “ Ο ΟΠΟΙΟΣ ΕΙΣΑΓΕΤΕ ΣΤΟ ΜΗΧΑΝΗΜΑ ΑΠΟ ΤΟ ΚΑΛΩΔΙΟ ΤΟΥ SCEX.

ΑΥΤΟΣ ΕΙΝΑΙ ΕΝΑΣ ΗΛΕΚΤΡΙΚΟΣ ΘΟΡΥΒΟΣ ΧΑΜΗΛΗΣ ΣΥΧΝΟΤΗΤΑΣ (low frequency) ΚΑΙ ΜΕΓΑΛΗΣ ΤΑΛΑΝΤΩΣΗΣ ΠΛΑΤΟΥΣ (big amplitude oscillation) Ο ΟΠΟΙΟΣ ΚΑΤΑΛΗΓΕΙ ΣΤΑ ΠΗΝΙΑ ΤΟΥ TRACKING (tracking coils ) KATA TH ΜΕΤΑΚΙΝΗΣΗ ΤΟΥ LASER ΣΤΟ ΔΙΣΚΟ ( ΑΛΛΑΖΟΝΤΑΣ ΓΙΑ ΠΑΡΑΔΕΙΓΜΑ CHAPTERS ΣΕ ΜΙΑ ΤΑΙΝΙΑ )

ΑΥΤΟ ΜΠΟΡΕΙ ΝΑ ΑΠΟΦΕΥΧΘΕΙ ΑΦΑΙΡΩΝΤΑΣ ΤΟΝ ΠΥΚΝΩΤΗ ΠΟΥ ΒΛΕΠΟΥΜΕ ΣΤΟ ΠΑΡΑΚΑΤΩ ΣΧΗΜΑ

ΜΕΧΡΙ ΕΔΩ ΟΛΑ ΚΑΛΑ ΜΕ ΤΗΝ ΠΡΟΛΗΨΗ

ΕΑΝ ΕΙΣΤΕ ΑΠΟ ΤΟΥΣ ΑΤΥΧΟΥΣ ΠΟΥ ΤΟΥΣ ΕΧΕΙ ΚΑΕΙ ΤΟ LA6508 TOTE ΕΧΕΤΕ ΤΙΣ ΕΞΕΙΣ ΕΠΙΛΟΓΕΣ :

1. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ LA6508 ΜΕ ΕΝΑ ORIGINAL (ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΒΡΕΘΕΙ ΚΑΙ ΑΚΡΙΒΟ)

ΔΙΑΘΕΣΙΜΟ ΚΑΙ ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΤΑΤΡΟΠΗΣ ΤΑΣΕΩΣ ΣΤΟ ΠΟΔΑΡΑΚΙ 17

2. ΕΑΝ ΔΕΝ ΕΧΕΙ ΚΑΕΙ ΟΛΟ ΤΟ LA6508 (ΕΚΤΕΛΕΙ ΚΑΠΟΙΕΣ ΛΕΙΤΟΥΡΓΙΕΣ EJECT ΚΛΠ ΑΛΛΑ ΔΕΝ ΔΙΑΒΑΖΕΙ ΤΙΠΟΤΑ ΔΕΣ ΠΑΡΑΚΑΤΩ

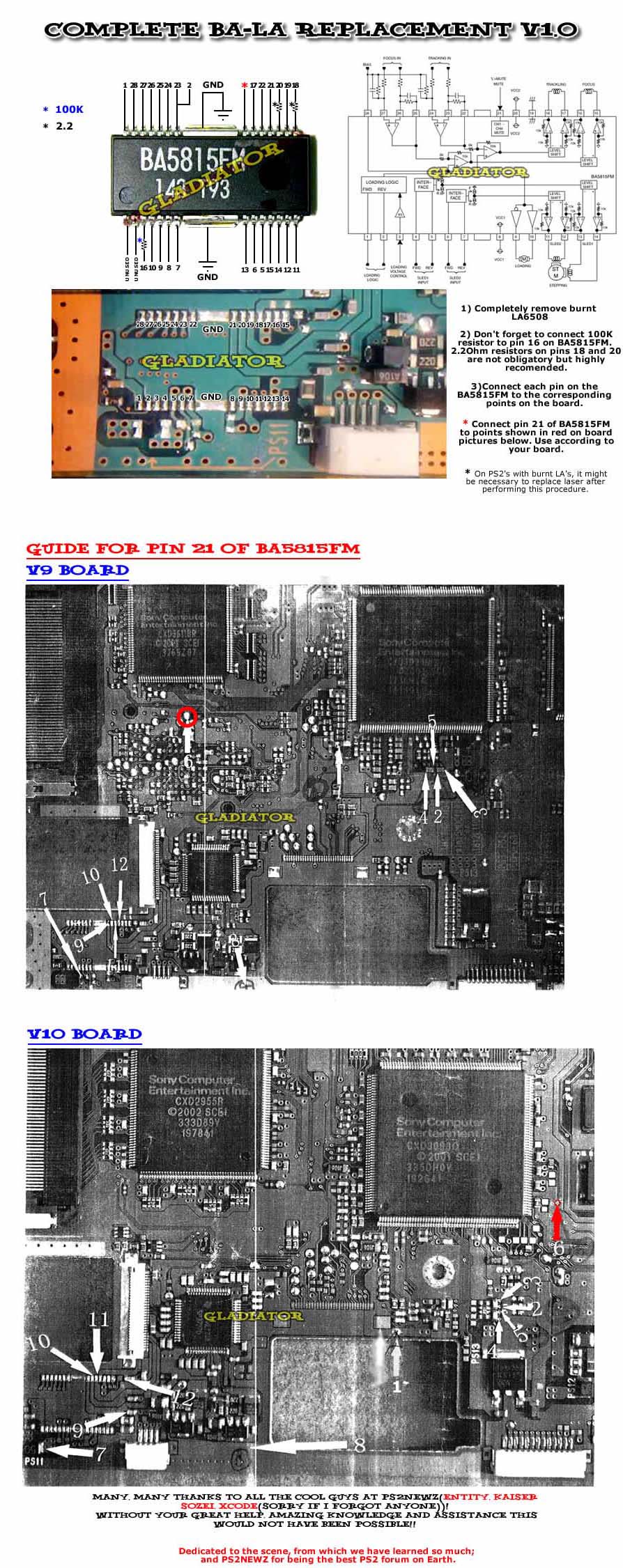

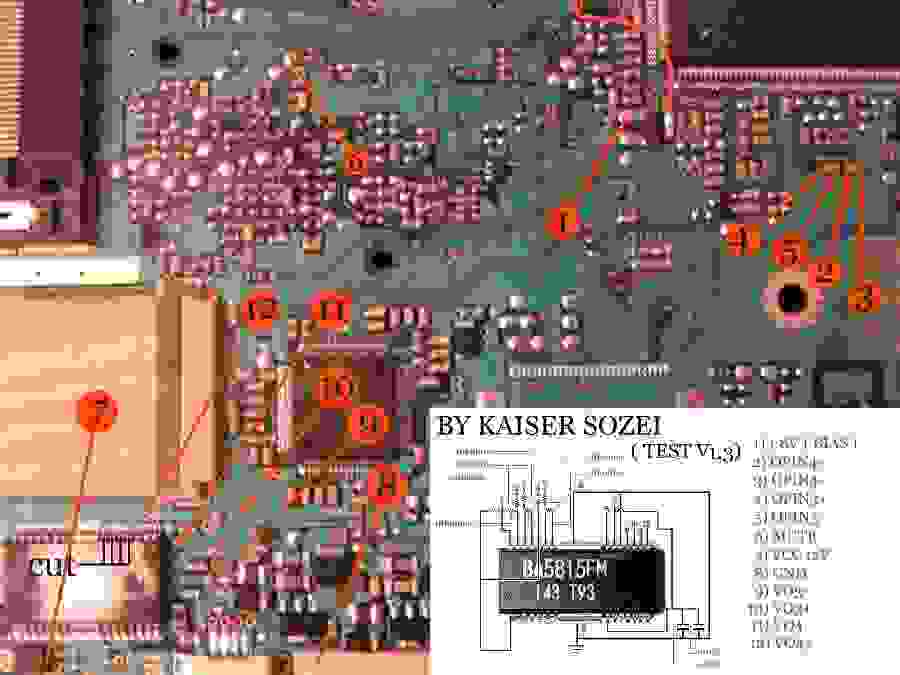

3. ΟΛΙΚΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ LA6508 ME ENA ΒΑ5815FM ΟΔΗΓΙΕΣ ΕΔΩ

(το κάνετε οι ίδιοι ή χρησιμοποιήστε ένα LA6508R)

REGARDS TO : Gladiator , KaISeR SoZEi , SHADOWKNIGHT AND ROMEO
